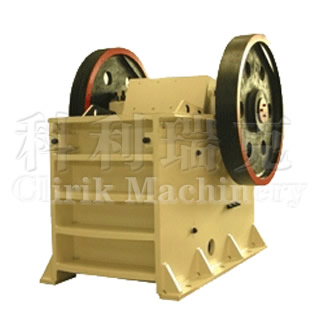

PE系列颚式破碎机

颚式破碎机结构:

颚式破碎机主要有机架、动颚、偏心轴、颚板、肘板等零部件组成,电动机通过三角皮带转动偏心轴,使动颚按已调整好的轨道进行运动,从而将破碎腔内的物料破碎。

机架系单个整体浇钢结构,机架前壁上装有用楔形螺栓紧固的固定颚板,在破碎腔左右的机架侧壁上装有边护板,以防止机架侧壁的磨损。

动颚为一成型铸钢件,正面装有活动颚板,其上部借偏心轴与滚柱轴承悬挂在机架上,下部支承在肘板上,并与肘板成滚动接触,在偏心轴两端装有飞轮和皮带轮。

肘板的另一端支承于调整座上,并于轴承滚动接触,肘板除对动颚起着支承作用外,在外来不能破碎的物料进入破碎腔内,本机载荷突增的情况下起着保险作用,即自身迅速断裂,而保护其他机件不受损伤。

调整座安装在机架两侧的滑槽内,并与调楔块紧贴,当排料口需要进行调整时,用扳手将螺母右旋,调正楔块当即上升,调正座随之向前移动,排料口由大变小,反之由小变大。



鄂式破碎机

颚式破碎机应用范围:

颚式破碎机主要用于对各种矿石与大块物料的中等粒度破碎。颚式破碎机(颚破)广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等行业。被破碎物料的高抗压强度为320Mpa。

PE250x400颚式破碎机工作原理:

由电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动鄂下行时,定颚与动颚间夹角变小,物料被压碎达到破碎目的,当动颚上升时定鄂和动颚间夹角变大,动颚板在拉杆、弹簧的作用下离开定颚板,此时已破碎物料从破碎腔下口排出。

颚式破碎机的技术参数:

常见中小型号 进料口尺寸(mm) 进料粒度 (mm) 排料口调整范围(mm) 功率 (KW) 产量(t/h)
PE150x250 150x250 125 10-40 5.5-7.5 1-5
PE200x350 200x350 125 15-40 7.5-11 5-16
PE250x400 250x400 210 20-60 15-18.5 5-20
PE400x600 400x600 350 40-100 30-37 15-60
PE500x750 500x750 425 50-100 45-55 40-100
PE600x900 600x900 480 65-160 55-75 60-140
PEX250x350 250x350 210 ≤12 15-18.5 5-10
PEX250x1000 250x1000 210 25-60 30-37 16-50
PEX250x1200 250x1200 210 25-60 37-45 20-60
PEX300x1300 300x1300 250 25-105 75 20-90
